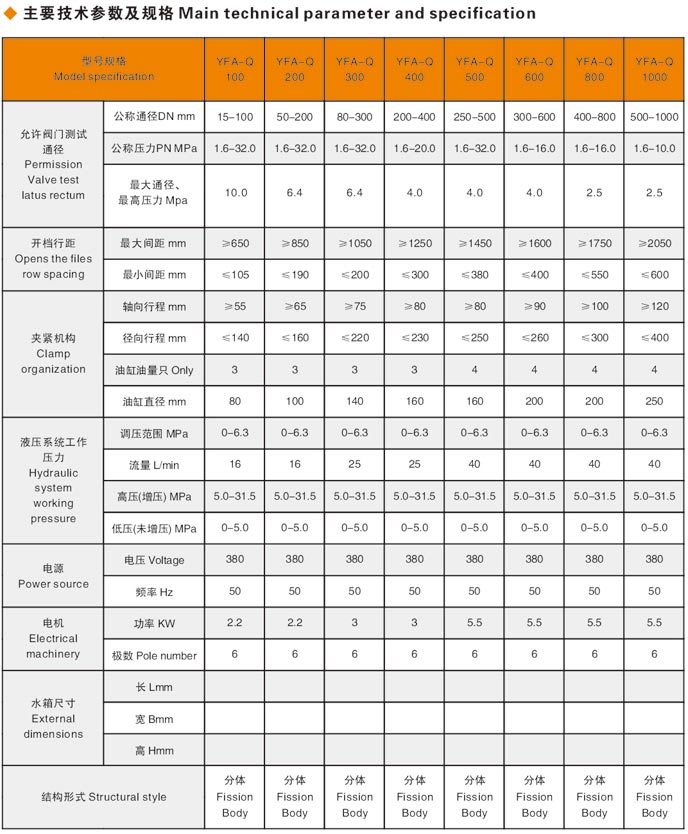

產品參數

潛水式秦皇島閥門液壓測試臺性能特征

※YFA-FQ型適用于直通式法蘭連接類型閥門的密封和閥體強度的壓力性能試驗。

※在DYFJ-A型基礎上增加了工作臺面浸水試氣功能。

※試驗過程沒有受外力影響，符合《通用閥門壓力試驗》標準。

※采用閥門法蘭端面定位，爪夾抱壓閥門法蘭背面壓緊密封，左側工作臺可移動（根據被試閥門長短），右側工作臺可90度翻轉。所有工作功能由液壓傳動、電器按鈕控制。

※內置高、低壓水泵，介質水、油可循環使用，留有進氣管接頭。

※試壓介質為水、氣。設備雙向進壓，泄壓。

※內置電接點壓力表（測試閥門時達到更高壓力時能自動停機保壓）

※壓力表選用耐震表，精度等級1.6級，標準Mpa/Psi

※壓力數據采集系統（PLC人機界面），客戶可根據需求選配。

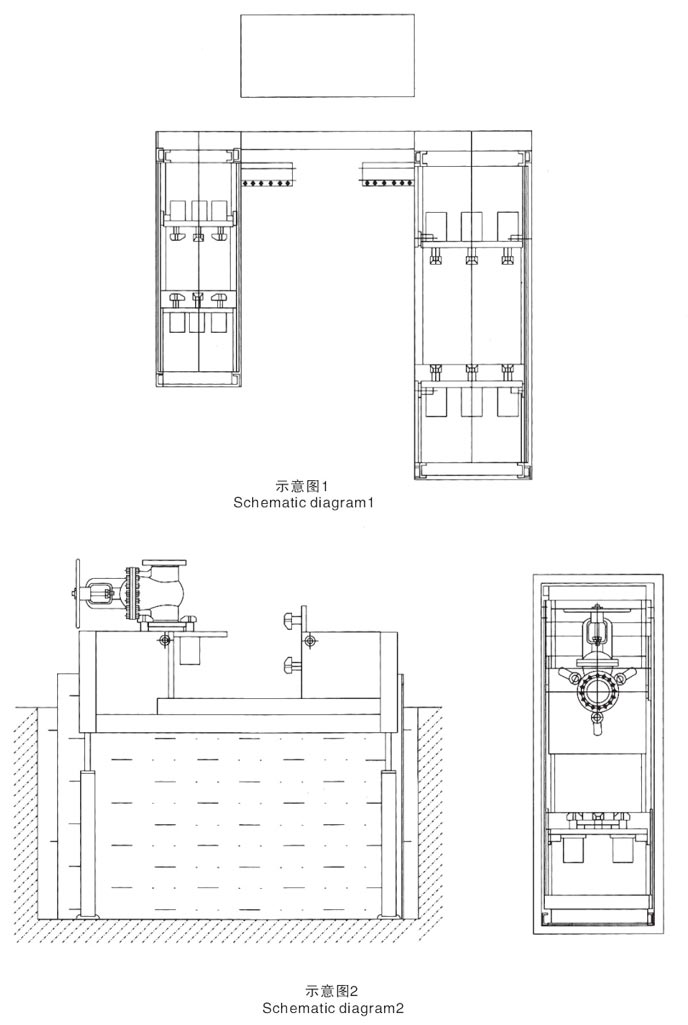

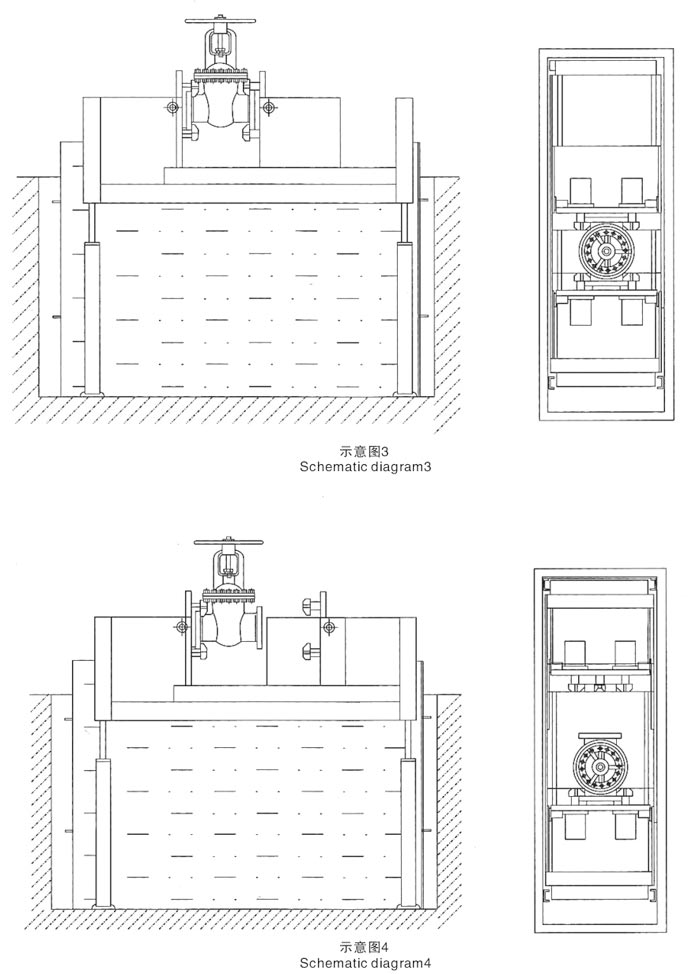

潛水式閥門測試臺的外形結構示意圖：

※水壓、水泵的使用方法

　　調整水源電接點壓力表，水泵開關<低壓水泵>開，先把被試閥門內部水注滿，低水壓力表為0.5MPa內水已滿，關掉水泵開關<低壓水泵>關。再按<高壓水泵開>調節供水泵壓力調節閥，<供水泵，液壓系統減壓閥J一25B>把液體試壓壓力達到和被試閥門密封壓力及電接點壓力表值相同時，高壓水泵就自動停機，關閉 <總水開關>。保壓數分鐘后，水壓表無下降，測試密封完畢，開<泄壓開關 >，將被試閥門內的壓力泄壓，<水壓表>為零，可以放松被試閥門或同時繼續進行強度測試。

※被試閥門強度測試裝夾

　　閥門密封測試完畢后，繼續進行作強度測試，左向夾緊不變，調整右向閥門液壓測試臺裝夾裝置，按<移動架進>；按鈕，將移動架一端主盤密封盤，進到被試閥門法蘭的另一端相碰，參照左向程序，把右端壓緊，并對照 <夾緊油缸所需壓力對照表>；中的液壓夾緊系統壓力 <增壓>；PS值相同，開<右向進水>打開被試閥門密封后，參照<=>水壓、水泵使用方法，進行閥門強度測試。
